一、手動流量平衡閥 產品概述
本公司的KPF流量平衡閥具有良好的流量特性，能夠分配流量。可以解決供熱(空調)系統中存在的室溫冷人不均問題。由于該閥設有開啟度指示，開度所定裝置及用于流量測定的測壓小閥，所以只要在個支路及用戶入口裝上適當規格的平衡閥，并用職能儀表進行調試后所定，將系統的總水量控制在合理的范圍內，從而克服了“大流量、小溫差”的不合理現象。該產品是供熱系統中的理想產品，介質溫度上限 100℃。
|
|
|

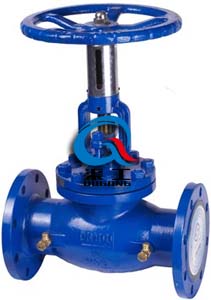

KPF手動流量平衡閥
|

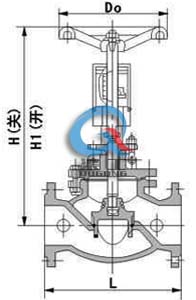

KPF手動流量平衡閥 (結構圖)
|
二、手動流量平衡閥 主要技術參數
|
公稱壓力
|
1.0、1.6MPa
|
|
公稱通徑
|
15～600mm
|
|
適用介質
|
水、油等非腐蝕性液體
|
|
適用溫度
|
0～100℃
|
|
法蘭標準
|
GB/T 17241.6、GB/T 9113
|
|
試驗標準
|
GB/T 13927、API598
|
三、手動流量平衡閥 主要零件材料
|
零件名稱
|
材質
|
|
閥體、閥蓋
|
鑄鐵、鑄鋼、不銹鋼
|
|
閥瓣
|
碳鋼、鉻不銹鋼+丁腈橡膠
|
|
閥桿
|
不銹鋼
|
|
閥桿螺母
|
黃銅
|
|
填料
|
膨脹石墨
|
四、手動流量平衡閥 外形尺寸
|
公稱通徑 (mm)
|
尺寸
|
|
L
|
H
|
H1
|
D0
|
|
15
|
130
|
150
|
160
|
80
|
|
20
|
150
|
160
|
170
|
80
|
|
25
|
160
|
182
|
197
|
80
|
|
32
|
180
|
192
|
207
|
90
|
|
40
|
200
|
250
|
270
|
100
|
|
50
|
230
|
264
|
284
|
120
|
|
65
|
290
|
380
|
410
|
200
|
|
80
|
310
|
413
|
448
|
200
|
|
100
|
350
|
446
|
506
|
240
|
|
125
|
400
|
540
|
595
|
240
|
|
150
|
480
|
623
|
688
|
360
|
|
200
|
495
|
687
|
762
|
400
|
|
250
|
622
|
782
|
867
|
500
|
|
300
|
698
|
914
|
1009
|
500
|
|
350
|
787
|
968
|
1073
|
680
|
|
400
|
914
|
1037
|
1152
|
680
|
|
500
|
978
|
1440
|
1440
|
-
|
|
600
|
1295
|
1790
|
1790
|
-
|
五、手動流量平衡閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
