一、堰式無襯里隔膜閥 產品概述
本公司的EG41堰式無襯里隔膜閥是一種形式的截斷閥，具有以下特點：
1、彈性密封的開閉件，可使沒有內漏；
2、流線型的流道，使得壓力損失小；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕；
5、隔膜可替換，維護費用低；
6、襯里材料的多樣性，可適用于各多種介質，并具有強度高、耐腐蝕性能好的特點。
|
|
|---|---|

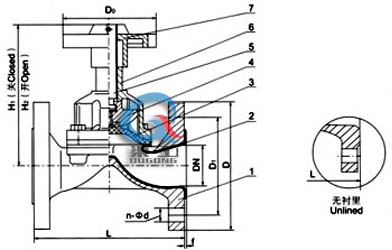

| EG41堰式無襯里隔膜閥 | EG41堰式無襯里隔膜閥 (結構圖) |
二、堰式無襯里隔膜閥 主要零部件材料
| 序 號 | 零件名稱 | 零件名稱 |
|---|---|---|
| 1 | 閥體 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
| 2 | 閥體襯里 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
| 3 | 隔膜 | 無襯里、橡膠 |
| 4 | 閥瓣 | 橡膠 |
| 5 | 閥桿 | 鑄鐵 |
| 6 | 閥蓋 | 碳鋼、不銹鋼 |
| 7 | 手輪 | 鑄鐵 |
三、堰式無襯里隔膜閥 技術規范
| 設計與制造 | BS5156 |
|---|---|
| 結構長度 | GB12221、JB1688 |
| 法蘭連接尺寸 | BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 |
四、堰式無襯里隔膜閥 主要外形尺寸
|
公稱通徑 DN |
公稱壓力 Mpa |
工作壓力 Mpa |
L （mm） |
D （mm） |
D1 （mm） |
n-φd （mm） |
F （mm） |
H1 （mm） |
H2 （mm） |
D0 （mm） |
質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 1．5 | 1．0 | 125 | 95 | 65 | 4-14 | 2 | 105 | 116 | 120 | 4．5 |
| 20 | 135 | 105 | 75 | 4-14 | 2 | 117 | 128 | 120 | 4．5 | ||
| 25 | 145 | 115 | 85 | 4-14 | 2 | 121 | 135 | 120 | 5 | ||
| 32 | 160 | 140 | 100 | 4-18 | 2 | 132 | 150 | 120 | 7 | ||
| 40 | 180 | 150 | 110 | 4-18 | 3 | 156 | 176 | 140 | 9 | ||
| 50 | 210 | 165 | 125 | 4-18 | 3 | 169 | 195 | 140 | 12．5 | ||
| 65 | 250 | 185 | 145 | 4-18 | 3 | 200 | 236 | 200 | 19 | ||
| 80 | 300 | 200 | 160 | 4-18 | 3 | 216 | 256 | 200 | 25．5 | ||
| 100 | 350 | 220 | 180 | 8-18 | 3 | 270 | 322 | 280 | 40 | ||
| 125 | 400 | 250 | 210 | 8-18 | 3 | 315 | 380 | 320 | 62 | ||
| 150 | 460 | 285 | 240 | 8-22 | 3 | 378 | 458 | 320 | 80．5 | ||
| 200 | 0．6 | 0．4 | 570 | 340 | 295 | 8-22 | 4 | 518 | 638 | 400 | 146 |
| 250 | 680 | 395 | 350 | 12-22 | 4 | 583 | 720 | 500 | 240 | ||
| 300 | 790 | 445 | 400 | 12-22 | 4 | 698 | 778 | 500 | 334 | ||
| 350 | 900 | 505 | 460 | 16-22 | 4 | 723 | 883 | 500 | 371 | ||
| 400 | 0．25 | 1000 | 565 | 515 | 16-26 | 4 | 868 | 1078 | 640 | 584 |
五、堰式無襯里隔膜閥 產品選型
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的堰式無襯里隔膜閥產品型號，請按型號直接向我司訂購；
