一、高真空隔膜閥 產品概述
本公司的GM型高真空隔膜閥用于接通或切斷真空(壓力)系統(tǒng)管路中的介質流。高真空隔膜閥應用于真空、乳制品、酒業(yè)、生物工程、食品、飲料、化妝品及化工領域。高真空隔膜閥適用溫度：NBR -25~100℃ FKM -30~150℃。適用介質：空氣及非腐蝕性氣體適用范圍：105~1.3×10-4 漏率：6.7×10-4。
|
|
|
GM高真空隔膜閥
|
GM高真空隔膜閥
|
二、高真空隔膜閥 主要技術性能
|
閥門泄漏率
|
≤1.3×10-4Pa.L/S.
|
|
適用溫度
|
-25～+80℃(丁腈橡膠)、-30～+150℃(氟橡膠)
|
|
適用范圍
|
|
連接型式
|
使用壓力范圍(Pa)
|
|
活套法蘭
|
0.6×106～1.3×10-4
|
|
焊接法蘭
|
1.6×106～1.3×10-4
|
|
快卸法蘭
|
0.1×106～1.3×10-4
|
|
螺紋連接
|
1.6×106～1.3×10-4
|
三、高真空隔膜閥 結構圖
|
|

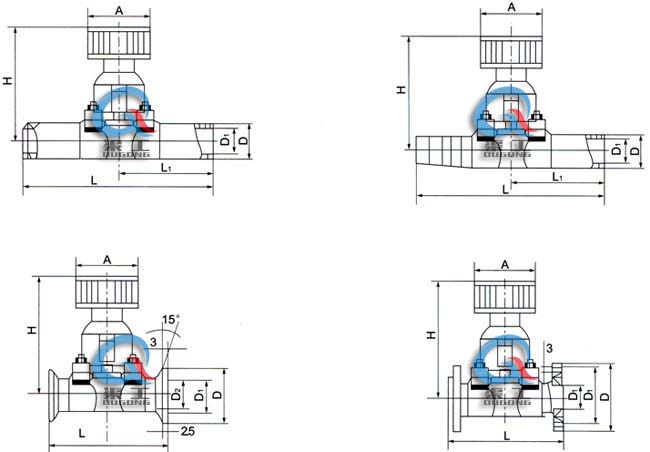

GM高真空隔膜閥 (結構圖)
|
四、高真空隔膜閥 主要外形尺寸
GM高真空隔膜閥活套法蘭連接(GB6070)(圖一)
|
型號
|
DN
|
Do
|
D
|
n-φc
|
W
|
H/H1
|
L
|
|
GM-10
|
10
|
40
|
55
|
4-φ6.6
|
65
|
89/99
|
75
|
|
GM-16
|
16
|
45
|
60
|
4-φ6.6
|
80
|
89/99
|
108
|
|
GM-20
|
20
|
50
|
65
|
4-φ6.6
|
80
|
91/102
|
118
|
|
GM-25
|
25
|
55
|
70
|
4-φ6.6
|
80
|
110/123
|
120
|
|
GM-32
|
32
|
70
|
90
|
4-φ9
|
80
|
129/138
|
146
|
|
GM-40
|
40
|
80
|
100
|
4-φ9
|
120
|
139/159
|
150
|
|
GM-50
|
50
|
90
|
110
|
4-φ9
|
120
|
159/186
|
180
|
GM高真空隔膜閥快卸法蘭連接(GB4982)(圖二)
|
型號
|
DN
|
D1
|
D
|
W
|
H/H1
|
L
|
|
GM-10
|
10
|
12.2
|
30
|
65
|
89/99
|
75
|
|
GM-16
|
16
|
17.2
|
30
|
80
|
89/99
|
108
|
|
GM-20
|
20
|
26.2
|
40
|
80
|
91/102
|
118
|
|
GM-25
|
25
|
26.2
|
40
|
80
|
110/123
|
120
|
|
GM-32
|
32
|
34.2
|
55
|
80
|
129/138
|
146
|
|
GM-40
|
40
|
41.2
|
55
|
120
|
139/159
|
150
|
|
GM-50
|
50
|
52.2
|
75
|
120
|
159/186
|
180
|
GM高真空隔膜閥I型焊接管連接(圖三)
|
型號
|
DN
|
D
|
W
|
H/H1
|
L
|
|
GM-10
|
10
|
17
|
65
|
89/99
|
75
|
|
GM-25
|
25
|
32
|
80
|
110/123
|
120
|
|
GM-40
|
40
|
45
|
120
|
139/159
|
150
|
|
GM-50
|
50
|
57
|
120
|
159/186
|
180
|
GM高真空隔膜閥II型焊接管連接(圖四)
|
型號
|
DN
|
D
|
W
|
H/H1
|
L
|
|
GM-10
|
10
|
17
|
65
|
89/99
|
75
|
|
GM-25
|
25
|
32
|
80
|
110/123
|
120
|
|
GM-40
|
40
|
45
|
120
|
139/159
|
150
|
|
GM-50
|
50
|
57
|
120
|
159/186
|
180
|
五、高真空隔膜閥 產品選型
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數(shù):1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的高真空隔膜閥產品型號，請按型號直接向我司訂購；
