D671X對夾式氣動蝶閥

一、氣動軟密封蝶閥 產品概述

本公司的D671X氣動軟密封蝶閥是由氣動執行器、橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。對夾式氣動蝶閥適用于溫度≤120℃如食品、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。氣動軟密封蝶閥其主要特點為:
（1）設計新穎、合理、結構緊，重量輕，啟閉快。
（2）操力矩小，操作方便，省力靈巧。
（3）可以任意位置安裝，維修方便。
（4）密封件可以更換，密封性能好達到雙向密封零泄漏。
（5）密封材料耐老化、耐腐蝕，使用壽命較長等特點。

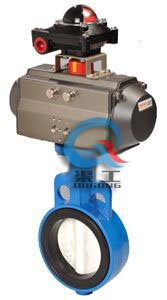

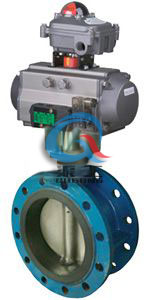

氣動軟密封蝶閥 (法蘭)	對夾式氣動蝶閥 (軟密封)

二、氣動軟密封蝶閥 主要設計標準

三、氣動軟密封蝶閥 執行器技術參數

氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使之與閥門的同步精度。

四、氣動軟密封蝶閥 主要零件材料

五、氣動軟密封蝶閥 主要性能規范

六、氣動軟密封蝶閥 密封材料和適用溫度

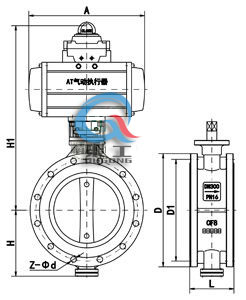

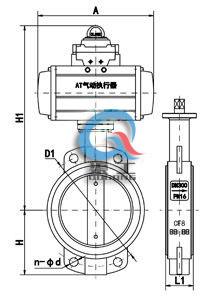

七、氣動軟密封蝶閥 外形圖

氣動軟密封蝶閥 (法蘭式)	對夾式氣動蝶閥 (軟密封)

八、氣動軟密封蝶閥 安裝連接尺寸

九、氣動軟密封蝶閥 產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供氣動軟密封蝶閥的技術參數，方便我公司經營及技術人員為您準確選型。如有疑問.您可以致電給我們！
