ZJJP氣動偏心調節閥

一、氣動偏心半球閥 產品概述

本公司的氣動偏心半球閥屬于角行程氣動偏心調節閥，是由高準度活塞式氣動執行器及和偏心半球閥組成，氣動偏心球閥可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源就可控制運轉。也可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動偏心半球閥是一種由部分球閥板繞偏心軸心旋轉來控制流體的角行程調節閥。閥芯的回轉中心不與旋轉軸同心，可減少磨損，增加使用壽命，閥芯后部設有一個導流翼，可以使流體穩定流動，氣動偏心調節閥具有良好的穩定性。其次，還有流量大，可調范圍大等特點。氣動偏心球閥主要應用于石油、化工、電力、冶金、鋼鐵、造紙、食品、紡織、輕工等行業。

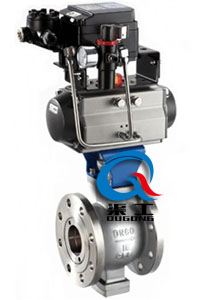

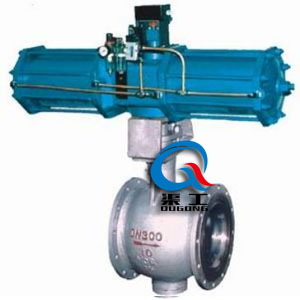

氣動偏心半球閥 (配AT氣缸)	氣動偏心半球閥 (配AW氣缸)

二、氣動偏心半球閥 產品特點

（1）流體阻力小，全通徑的電動球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）密封性良好。有兩個密封面，而且目前球閥的密封面材料使用多種塑料，密封性好，能實現全密封。在真空系統中也已使用。
（4）操作方便，開閉快，從全開到全關只要旋轉90°，便于遠距離的控制。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸替換都比較方便。
（6）在全開或全閉時，球體和閥座的密封面與介質隔開，介質通過時，不會引起閥門密封面的侵蝕。
（7）適用范圍大，通徑從小到幾毫米，大到幾米，從高真空到高壓力都可應用。
（8）由于電動偏心半球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

三、氣動偏心半球閥 主要技術參數及性能

四、氣動偏心半球閥 主要零件材料

五、氣動偏心半球閥 主要零件材料

六、氣動偏心半球閥 主要設計標準

七、氣動偏心半球閥 主要零件材料

PQ647氣動偏心調節閥 (法蘭式)	PQ677氣動偏心調節閥 (對夾式)

八、氣動偏心半球閥 主要外形連接尺寸

九、氣動偏心半球閥 產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
